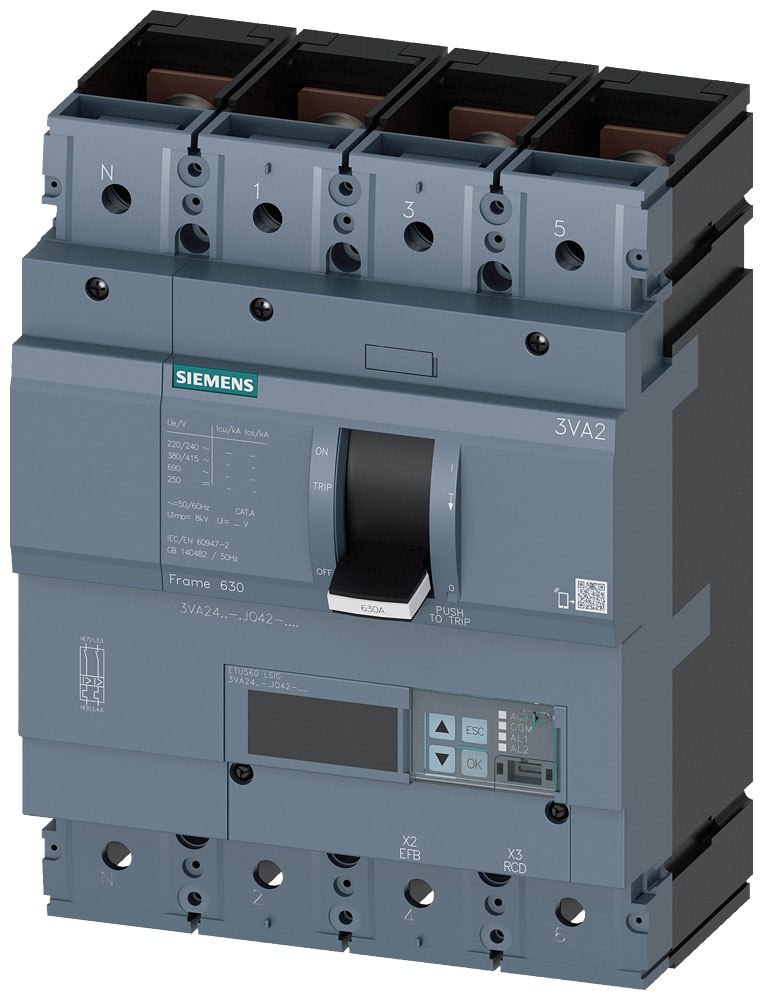

SIEMENS - SIE3VA24635JQ420AA0 INT.AUT.3VA 630A 4P 55KA ETU5 LSIG L/T
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Corrente ininterrotta nominale Iu - 630 A
Tensione nominale - 690...690 V
Potere di interruzione nominale estremo in corto circuito Icu 400V 50Hz - 55 kA
Intervallo di regolazione relè termico (sovraccarico) - 252...630 A
Intervallo di regolazione protezione contro i cortocircuiti a breve ritardo - 378...5670 A
Confezione
1 PZ
EAN
4042948808269
Codice prodotto
SIE3VA24635JQ420AA0
Cod. produttore
3VA24635JQ420AA0
Produttore
SIE
Corrente ininterrotta nominale Iu
630 A
Tensione nominale
690...690 V
Potere di interruzione nominale estremo in corto circuito Icu 400V 50Hz
55 kA
Intervallo di regolazione relè termico (sovraccarico)
252...630 A
Intervallo di regolazione protezione contro i cortocircuiti a breve ritardo
378...5670 A
Intervallo di regolazione protezione contro i cortocircuiti istantaneo
945...5670 A
Tipo di dispositivo
Esecuzione Fissa
Protezione differenziale integrata
sì
Tipo di connessione al circuito di corrente principale
Connessione a vite
Adatto al montaggio su guida DIN
sì
Montaggio su barra DIN opzionale
sì
Numero di contatti ausiliari NC
0
Numero di contatti ausiliari NO
0
Numero di contatti ausiliari in scambio
0
Indicatore di avvenuto sgancio disponibile
no
Con sganciatore di minima tensione integrato
no
Numero di poli
4
Posizione del collegamento al circuito principale
Lato fronte
Tipo di elemento di controllo
Levetta
Dispositivo completo con unità di sicurezza
sì
Motorizzazione integrata
no
Motorizzazione opzionale
sì
Grado di protezione (IP)
IP40
Interruttore 3VA2 IEC Frame 630 Classe del potere di interruzione M Icu=55kA @ 415V a 4 poli, protezione impianto ETU560, LSIG, In=630 A protezione da sovraccarico Ir=250 A ... 630 A protezione da cortocircuito Isd=0,6..9x In, Ii=1,5..9x In protezione del conduttore di neutro impostabile (OFF, fino a 100%) protezione da guasto verso terra, disinseribile Ig=0,2...1 x In= tg=0,05-0,8s attacco piatto a vite Interruttori automatici scatolati 3VA2 con ETU 8ª serie per la protezione impianto. Gli interruttori automatici scatolati 3VA di Siemens, come parte integrante importante dei componenti di protezione SENTRON per applicazioni nell'industria e nell'infrastruttura, offrono un protezione efficace di impianti, avviatori e motori con disinserzione sicura in caso di sovraccarico e cortocircuito. Gli interruttori automatici scatolati 3VA fissano standard di riferimento per quanto riguarda flessibilità e molteplicità di accessori. Accessori unificati per più grandezze costruttive di tutte le serie costruttive degli interruttori automatici scatolati 3VA1 e 3VA2. Questa variante dell'interruttore automatico scatolato 3VA si contraddistingue soprattutto per le seguenti caratteristiche: 1. Forma costruttiva compatta. 2. Disponibili come variante per la protezione impianto e la protezione generatore. 3. Disponibilità di esecuzioni a 3 e 4 poli. 4. Quattro classi di potere di interruzione 55 kA ... 150 kA con 415 V. 5. In funzione della grandezza costruttiva: Corrente nominale 25 A ... 630 A. 6. Possibilità di montaggio in esecuzione fissa, esecuzione rimovibile, esecuzione estraibile. 7. La serie costruttiva dispone di uno sganciatore elettronico di sovracorrente. 8. Dispone di un display integrato per la visualizzazione del valore di misura. 9. Funzione di misura integrata e collegamento di comunicazione opzionale tramite Modbus TCP, Modbus RTU, PROFINET e PROFIBUS. 10. Accessori interni modulari e facili da montare con molteplici funzioni.
