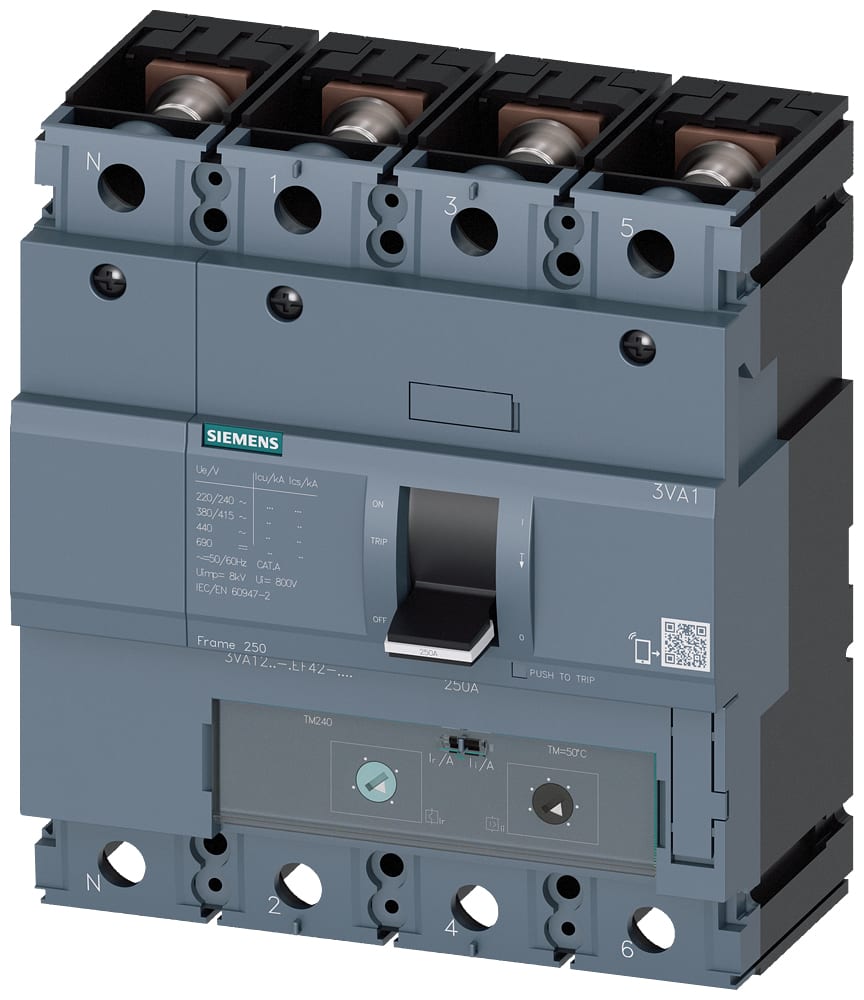

SIEMENS - SIE3VA12254EF420AA0 INT.AUT.3VA 250A 4P 36KA TM ATAM L/T

SIEMENS - SIE3VA12254EF420AA0 INT.AUT.3VA 250A 4P 36KA TM ATAM L/T

SIEMENS

copia

copia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Corrente ininterrotta nominale Iu - 250 A

  • Tensione nominale - 690...690 V

  • Potere di interruzione nominale estremo in corto circuito Icu 400V 50Hz - 36 kA

  • Intervallo di regolazione relè termico (sovraccarico) - 175...250 A

  • Intervallo di regolazione protezione contro i cortocircuiti istantaneo - 1250...2500 A

Confezione

  • 1 PZ

EAN

4042948809471

Codice prodotto

SIE3VA12254EF420AA0

Cod. produttore

3VA12254EF420AA0

Produttore

SIE

Corrente ininterrotta nominale Iu

250 A

Tensione nominale

690...690 V

Potere di interruzione nominale estremo in corto circuito Icu 400V 50Hz

36 kA

Intervallo di regolazione relè termico (sovraccarico)

175...250 A

Intervallo di regolazione protezione contro i cortocircuiti istantaneo

1250...2500 A

Tipo di dispositivo

Esecuzione Fissa

Protezione differenziale integrata

no

Tipo di connessione al circuito di corrente principale

Connessione a vite

Adatto al montaggio su guida DIN

Montaggio su barra DIN opzionale

Numero di contatti ausiliari NC

0

Numero di contatti ausiliari NO

0

Numero di contatti ausiliari in scambio

0

Numero di poli

4

Posizione del collegamento al circuito principale

Lato fronte

Tipo di elemento di controllo

Levetta

Dispositivo completo con unità di sicurezza

Motorizzazione integrata

no

Motorizzazione opzionale

Grado di protezione (IP)

IP40

Interruttore automatico 3VA1 IEC Frame 250 Classe del potere di interruzione S Icu=36kA @ 415V a 4 poli, protezione impianto TM240, ATAM, In=250A protezione da sovraccarico Ir=175 A ... 250 A protezione da cortocircuito Ii=5 ... 10 x In conduttore di neutro non protetto attacco piatto a vite Interruttori automatici scatolati 3VA1 per la protezione avviatore. Gli interruttori automatici scatolati 3VA di Siemens, come parte integrante importante dei componenti di protezione SENTRON per applicazioni nell'industria e nell'infrastruttura, offrono un protezione efficace di impianti, avviatori e motori con disinserzione sicura in caso di sovraccarico e cortocircuito. Gli interruttori automatici scatolati 3VA fissano standard di riferimento per quanto riguarda flessibilità e molteplicità di accessori. Accessori unificati per più grandezze costruttive di tutte le serie costruttive degli interruttori automatici scatolati 3VA1 e 3VA2. Questa variante dell'interruttore automatico scatolato 3VA si contraddistingue soprattutto per le seguenti caratteristiche: 1. Forma costruttiva compatta. 2. Disponibilità di variante come protezione avviatore per la protezione da cortocircuito di motori elettrici. 3. Disponibile in esecuzione a 3 poli. 4. In funzione della grandezza costruttiva: Corrente nominale di impiego 32 A ... 200 A. 5. Potere di interruzione 55 kA ... 70 kA con 415 V. 6. Possibilità di montaggio in esecuzione fissa ed esecuzione rimovibile. 7. La serie costruttiva dispone di uno sganciatore di sovracorrente magnetotermico. 8. Accessori interni modulari e facili da montare con molteplici funzioni. 9. Piattaforma omogenea di accessori per tutti gli interruttori automatici scatolati 3VA. Siemens offre una gamma completa di apparecchi di protezione, manovra, misura e controllo, sistemi di quadri di distribuzione nonché interruttori e prese di corrente per una infrastruttura elettrica sicura ed efficiente in edifici residenziali e industriali.
