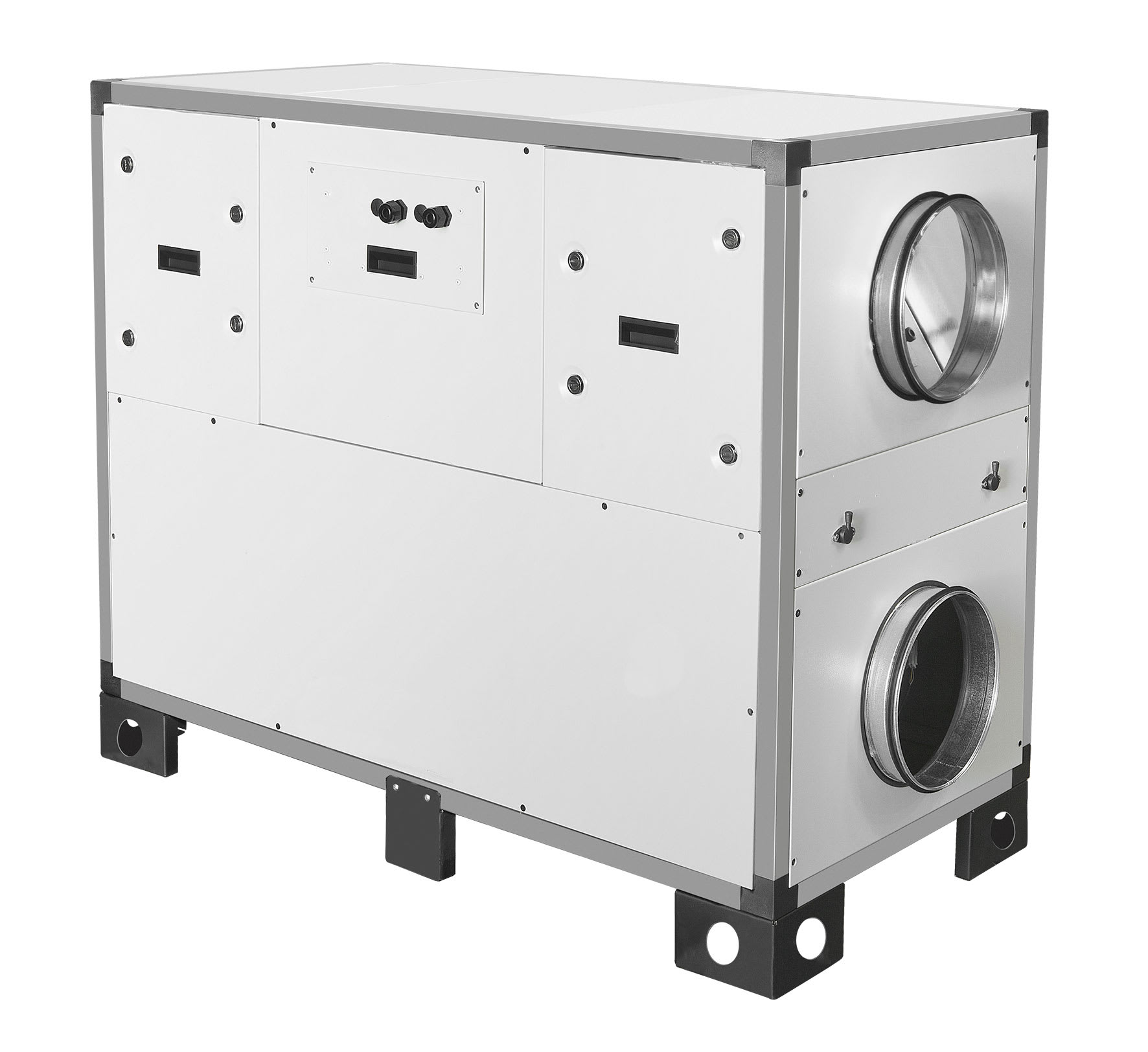

S & P ITALIA SPA - SPI5153795700 CADB-HE-DI 16 LV ECOWATT
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Posizionamento del dispositivo - Installazione interna
Materiale (del corpo) - Acciaio rivestito
Volume d'aria a 50 Pa max. - 1717.49 m³/h
Volume d'aria a 100 Pa max. - 1651.49 m³/h
Volume d'aria a 150 Pa max. - 1584.49 m³/h
Confezione
1 PZ
EAN
8413893897008
Codice prodotto
SPI5153795700
Cod. produttore
5153795700
Produttore
SPI
Posizionamento del dispositivo
Installazione interna
Materiale (del corpo)
Acciaio rivestito
Volume d'aria a 50 Pa max.
1717.49 m³/h
Volume d'aria a 100 Pa max.
1651.49 m³/h
Volume d'aria a 150 Pa max.
1584.49 m³/h
Volume d'aria a 200 Pa max.
1512.56 m³/h
Volume d'aria a 250 Pa max.
1438.56 m³/h
Volume d'aria a 300 Pa max.
1362.62 m³/h
Volume d'aria a 400 Pa max.
1198.62 m³/h
Volume d'aria a 500 Pa max.
994.68 m³/h
Volume d'aria a 600 Pa max.
717.81 m³/h
Tipo di ventilatore
Diretta
Tipo di motore
EC (commutazione elettrica)
Recupero di calore tramite
Flusso incrociato
Tipo di batteria di raffreddamento
Nessuno
Tipo di batteria di riscaldamento
Elemento elettrico
Sistema di cambio formato
no
Con bypass
sì
Filtro di alimentazione secondo ISO 16890-1: 2016
ISO ePM1
Filtro di alimentazione di efficienza secondo ISO 16890-1: 2016
70 %
Filtro di scarico secondo ISO 16890-1: 2016
ISO ePM10
Efficienza del filtro di scarico secondo ISO 16890-1: 2016
50 %
Con scarico condensa
sì
Circuito di protezione antigelo
no
Con controllo della pressione costante
no
Con controllo del flusso di volume costante
sì
Tensione di connessione
3 * 400 V AC +N
Collegamento elettrico
Terminali
Con protezione termica
sì
Potenza assorbita
0.46 kW
Rendimento termico
93.5 %
Adatto per controllo elettronico
sì
Adatto per la regolazione basso voltaggio
sì
Con regolazione del numero di giri / frequenza
no
Adatto per regolazione trasformatore
no
Diametro nominale collegamento interno
315 mm
Diametro nominale collegamento esterno
315 mm
Collegamento
Flangia
Lunghezza
1475 mm
Larghezza
1475 mm
Altezza
1070 mm
Con piastra di chiusura superiore
no
Con telaio di supporto
no
Recuperatore di calore ad alta efficienza (fino al 93%), con scambiatore in controcorrente, certificato EUROVENT; Cassa di contenimento fabbricata in acciaio zincato e plastofilmata, a doppia parete con isolamento termoacustico interno ignifugo (A1/M0) in fibra di lana minerale sp. 25 mm (modelli da 04 a 33) e sp. 47 mm (modelli 45 a 100). Bocche di entrata ed uscita configurabili, versioni per installazione orizzontale e bocche complete di guarnizione a tenuta.ApplicazioniLocali commerciali, officine, hotel, edifici pubblici, scuole.CADB/T-HE D ECOWATTRecuperatore di calore senza batterie di riscaldamento.CADB/T-HE DC ECOWATTRecuperatore di calore completo di batteria di riscaldamento ad acqua calda. La valvola di regolazione a 3 vie viene fornita come accessorio (visionare la tabella degli accessori di questa serie).CADB/T-HE DI ECOWATTRecuperatore di calore completo di batteria di riscaldamento elettrica.VentilatoriPlug-fans con girante a pale curve rovesce. I ventilatori installati nei modelli CADB/T-HE ECOWATT rispettano la normativa ErPMotoriModelli da 04 a 27: Motori EC di alimentazione monofase 230V/I/50-60Hz, con protezione electtronica integrata. IP44, Classe B.Modelli da 33 a 100: Motori EC di alimentazione trifase 400V/III/50-60Hz, con protezione electtronica integrata. IP54, Classe B.Filtri- F7: Filtri F7 (ePM1 70%) a bassa perdita di carico per l’aspirazione dall’esterno dell’aria.- M5: Filtri M5 (ePM10 50%) per l’estrazione dagli ambienti dell’aria.- Possibilità di montare un secondo filtro all’interno della squadra (accessorio).Con l’unità vengono forniti due pressostati DPS 2.30 con i quali eseguire il controllo del fouling del filtro.È possibile completare il recuperatore con una gamma specifica di batterie ad acqua e ad espansione diretta. È anche disponibile il modulo esclusivo IAQ con elevata filtrazione delle sostanze contaminanti associate al traffico urbano (gas e particolato), garantendo una buona qualità dell’aria anche con ambienti esterni altamente contaminati (ODA-3).Altri datiIl collegamento elettrico viene realizzato nella scatola morsettiera, dove si trovano i connettori indipendenti per i ventilatori, il by-pass e le resistenze elettriche (solamente versioni -DI).Alimentazione del by-pass (1/230V 50Hz).Alimentazione delleresistenze elettriche (1/230V 50-60Hz) per i modelli CADB-HE 04 a16, trifase (3/400V 50Hz) per i modelli CADB-HE 21 a 100. Portate nominali da 400 a 10.000 m3/h.Tutti i modelli e tutte le versioni includono il by-pass interno.Pannelli laterali intercambiabili che permettono molteplici combinazioni.
