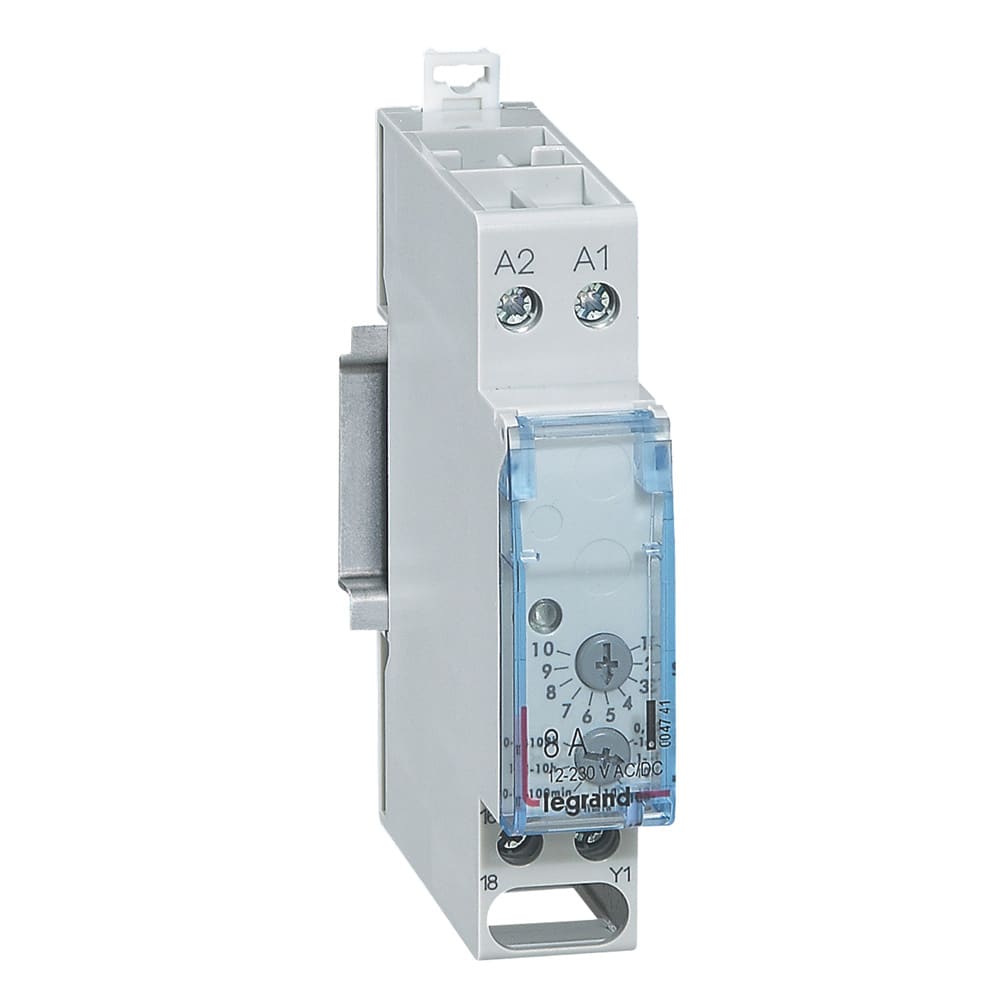

LEGRAND - LEG004741 TIMER RELAY

Temporizzatore elettronico ritardato alla diseccitazione con comando impulsivo riarmabile: a temporizzazione dipende alla chiusura di un contatto bistabile o da un pulsante collegato al temporizzatore. L’attivazione del carico dipende dal fronte di discesa dell’impulso di comando. Ad ogni impulso inviato dal contatto di comando la temporizzazione riparte da zero. Temporizzazione: 0,1s÷100h. Applicando la tensione di controllo all’ingresso di controllo Y1, il contatto passa dalla posizione di partenza (contatto 15/16) alla posizione attiva (contatto 15/18). Interrompendo la tensione di controllo all’ingresso di controllo Y1, viene avviato il tempo di scatto. Terminato il tempo di scatto selezionato, il contatto torna in posizione di uscita. Se durante il tempo di scatto la tensione di controllo viene applicata sull’ingresso Y1, il tempo viene fermato e viene riavviato soltanto al momento dell’interruzione della tensione di controllo sull’ingresso di controllo Y1.
