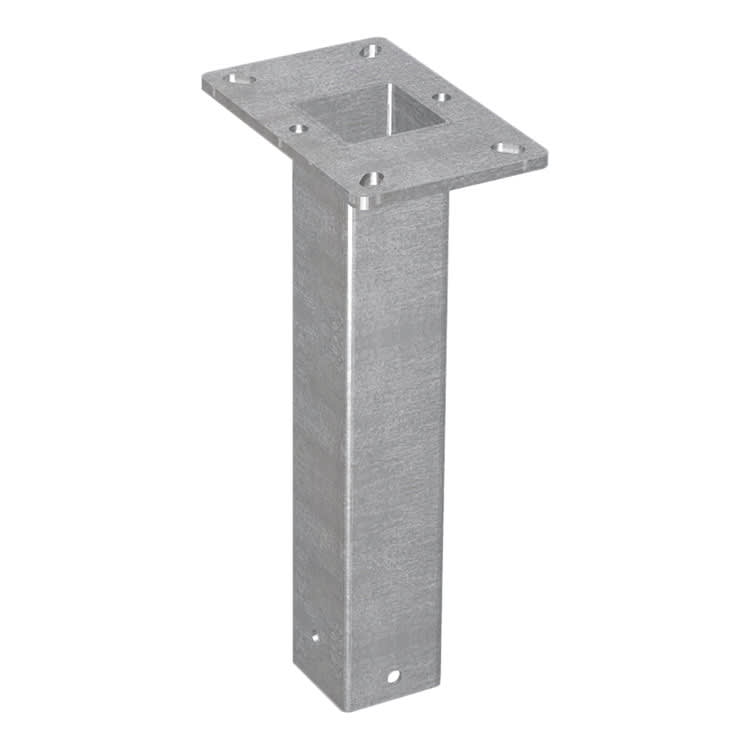

FISCHER ITALIA - FIS00515191 ET H440

Estensione telescopica per pali La soluzione di fissaggio per pali di sistemi di ancoraggio flessibili e puntuali con coperture in muretti e tavelloni Materiali di supporto: Coperture non portanti costituite da muretti e tavelloni che poggiano su solai portanti Vantaggi: La base telescopica è fornita completa di 4 tiranti da ancorare al supporto. Le estensioni telescopiche a tre altezze sono dotate di piastra saldata in testa che si accoppia perfettamente con le basi del palo di estremità PE, intermedio PI e girevole PG. Il sistema base telescopica BT + estensione telescopica ET è completo di viteria M 12 x 50 per il fissaggio dei 4 tiranti, viteria M 12 x 130 per il collegamento dei 2 profili scatolari telescopici eviteria M 12 x 50 per il fissaggio della base dei pali alla piastra di testa. Applicazioni: Idoneo per: Sistema di ancoraggio flessibile orizzontale (Tipo C) Con: Fune Dissipatore Morsetto serracavo Tenditore Tensiometro (opzionale) Palo di estremità PE Palo intermedio PI Idoneo anche per: Sistema di ancoraggio puntuale (Tipo A) Con: Palo girevole PG Funzionamento: Prima dell'installazione valutare l'ingombro minimo richiesto dai 4 tiranti. Fissare la base telescopica BT al solaio orizzontale portante e fissare i 4 tiranti alla base telescopica con la viteria M 12 x 50 inclusa nella confezione. Inserire l'estensione telescopica ET sulla base telescopica BT e fissare con la viteria M 12 x 130 inclusa nella confezione. Fissare il palo di estremità PE o il palo intermedio PI oppure il palo girevole PG alla piastra di testa dell'estensione telescopica ET con la viteria M 12 x 50 inclusa nella confezione. Specifiche tecniche: Peso: 12; Altezza H - H - [mm]: 483; Contenuto: 1 estensione telescopica, 4 bulloni M 12 x 50 con rosette e dadi per il collegamento estensione telescopica - palo.; Adatto per: BT H435, BT H885; Riferimenti: EAN: 8001132024515 Codice fischer: 515191
