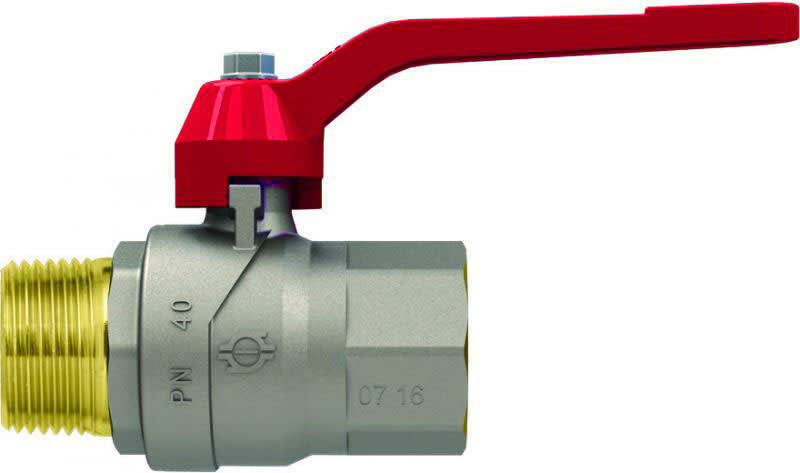

F.I.V. - FVR86004034 VALV.EVOLUTION MF 3/4 L.ROSSA
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Materiale (del corpo) - Ottone
Qualità del materiale - CuZn40Pb2 (CW617N)
Trattamento superficie (corpo) - Nichelato
Materiale guarnizione sfera - PTFE (Politetrafluoroetilene)
Materiale sfera - Ottone
Confezione
1 PZ
EAN
8056325065684
Codice prodotto
FVR86004034
Cod. produttore
86004034
Produttore
FVR
Materiale (del corpo)
Ottone
Qualità del materiale
CuZn40Pb2 (CW617N)
Trattamento superficie (corpo)
Nichelato
Materiale guarnizione sfera
PTFE (Politetrafluoroetilene)
Materiale sfera
Ottone
Materiale asta
Ottone
Materiale - guarnizione asta principale
FKM o FPM (Elastromeri fluorati)
Materiale - guarnizione asta secondaria
EPDM (Gomma Etilene-Propilene-Diene)
Diametro nominale collegamento 1
3/4 pollice (20)
Diametro esterno tubo collegamento 1
20 mm
Collegamento 1
Filettatura esterna conica BSPT-R (ISO 7-1 / EN 10226-1)
Diametro nominale collegamento 2
3/4 pollice (20)
Diametro esterno tubo collegamento 2
38 mm
Collegamento 2
Filettatura interna cilindrica BSPT-Rp (ISO 7-1 / EN 10226-1)
Classe di pressione dell'articolo
PN 40
Modello
Lineare
Temperatura del fluido (continuativo)
-20...120 °C
Funzionamento
Maniglia
Struttura della scatola
Pezzo unico
Passaggio totale
sì
Altezza manopola
53 mm
Lunghezza manopola
85 mm
Valvola a sfera Evolution Maschio-Femmina nichelata, con leva alluminio verniciata. Versione rossa. CARATTERISTICHE GENERALI: • Passaggio: Totale • Gamma: Da 1/4" a 4" • Attacco femmina da Rp 3/8" a Rp 2": Filettatura UNI EN 10226 (UNI EN ISO 7/1 Rp) (DIN 2999) • Attacco femmina da Rp 2"1/2 a Rp 4": Filettatura UNI EN ISO 228/1 (DIN 259) • Attacco maschio: Filettatura UNI EN 10226 (UNI EN ISO 7/1 R) (DIN 2999) • Codolo e Dado: Filettatura UNI EN ISO 228/1 (DIN 259) • Manovra: Rotazione di 90° dell′organodi manovra. • Organi di manovra: Leva alluminio o acciaio, Farfalla alluminio. CONDIZIONI DI ESERCIZIO: • Direzione flusso: Nei due sensi • Temperatura minima e massima di esercizio: -20 °C/+120 °C • Pressione massima (T=120 °C): 10 bar. Le valvole devono essere utilizzate in posizione completamente aperta o chiusa.
