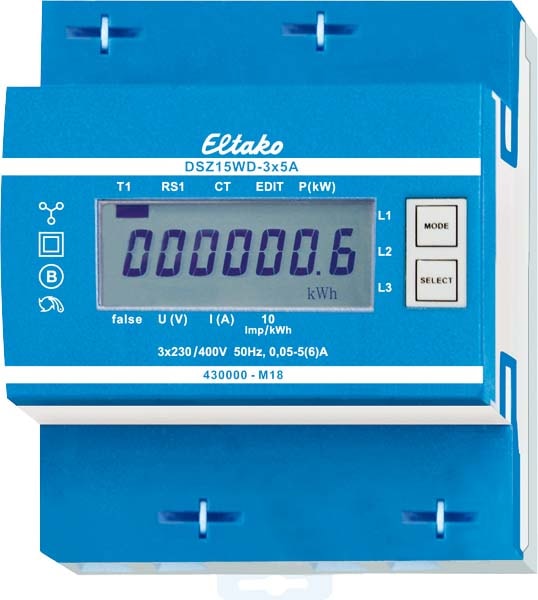

ELTAKO - EAK28305015 CONTATORE TRIFASE MID 3X5A CON TA

Contatore di energia trifase comandato da TA con rapporto TA e MID impostabili. Corrente massima 3x5A. Perdita in standby solo 0,5 watt per percorso. Dispositivo modulare per montaggio su guida DIN-EN 60715 TH35. 4 moduli = 70 mm di larghezza e 58 mm di profondita. Classe di precisione B (1%). Con interfaccia S0. Questo contatore di energia trifase misura l'energia attiva mediante la corrente tra ingresso e uscita. Il consumo energetico interno di 0,5 watt di potenza attiva per percorso non e ne misuratone indicato. 1, 2 o 3 conduttori di fase con max. si possono collegare correnti fino a 5A. La corrente di spunto e di 10 mA. Il morsetto N deve essere sempre collegato. Il display LCD a 7 segmenti e inoltre leggibile due volte in un periodo di 2 settimane senza alimentazione. Il consumo energetico e indicato da una barra che lampeggia a una velocita di 10 volte per kWh. Sulla destra accanto al display ci sono i tasti MODE e SELECT. Premerli per scorrere il menu in base al manuale operativo. Per prima cosa si accende la retroilluminazione. Il display visualizza quindi l'energia attiva totale, l'energia attiva per memoria azzerabile ei valori istantanei di consumo, tensione e corrente per fase. E inoltre possibile impostare il rapporto TA. E impostato in fabbrica su 5:5 e bloccato con un ponticello sui morsetti contrassegnati da JUMPER. Per regolare il rapporto TA rispetto al trasformatore installato, rimuovere il ponte e reimpostare il contatore di energia secondo il manuale operativo. Quindi bloccalo di nuovo con il ponte. Rapporti del trasformatore di corrente regolabili: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000 :5, 1250:5 e 1500:5. Messaggio di errore (falso): quando il conduttore di fase e mancante o la direzione della corrente e errata falso e il conduttore di fase corrispondente sono indicati sul display. Importante! Prima di intervenire sui trasformatori di corrente scollegare i percorsi di tensione dei contatori di energia.
