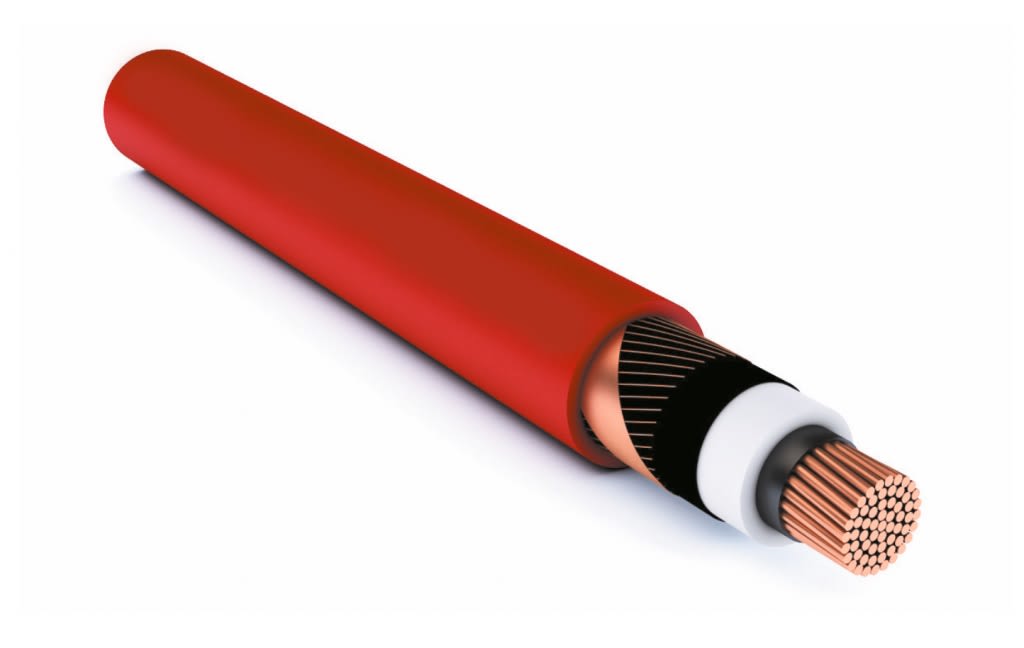

CAVO IN BOBINA - FF2RG26H1M1632170 RG26H1M16 1X70 12/20 COMPACT 105

Sezione nominale del conduttore:

70 mm²

Materiale della guaina esterna:

Altri

Classe del conduttore:

Classe 2 = formazione rigida

Numero di conduttori:

1

Tensione nominale U0:

12 kV

Materiale del conduttore:

Rame

Superficie del conduttore:

Nudo

Resistenza del conduttore a 20 ° C:

0.268 Ohm/km

Forma del conduttore:

Tondo

Materiale dell'isolamento del conduttore:

Gomma

Specifica del materiale dell'isolamento del conduttore:

Gomma - HEPR (Gomma Etilen-Propilenica ad alto modulo elastico)

Identificazione dei conduttori:

Colore

Con conduttore di terra:

no

Strato semiconduttivo interno (tra conduttore e isolante interno):

sì

Strato semiconduttivo esterno (tra isolante interno e guaina esterna):

sì

Schermato:

sì

Guaina in piombo:

no

Colore della guaina esterna:

Rosso

Geometria del cavo:

Tondo

Classe di reazione al fuoco secondo EN 13501-6:

Cca

Classe di opacità dei fumi secondo EN 13501-6:

s1b (s1 e trasmittanza in conformità alla EN 61034-2 ≥60% <80%)

Classe di gocciolamento di particelle incandescenti secondo EN 13501-6:

d1 (presenza di gocce o frammenti accesi che si spengono entro 10 s)

Classe di acidità secondo EN 13501-6:

a1 (conduttività < 2,5 μS/mm e pH > 4,3)

Diametro esterno approssimativo:

27.3 mm

Massima temperatura ammissibile del conduttore:

300 °C

Temperatura di esercizio ammessa in assenza di sollecitazioni meccaniche:

-15...105 °C

Tensione nominale U:

20 kV

Adatto come cavo per applicazioni di media tensione:

sì
